Cadence Support 给出了工艺库迁移 skill 脚本
Download Links IMG-Skill-Script-for-Process-Migration-20260107104233589.gz
¶ STEP1：编写 MAP 文件
例如将 Library ADMTV102_ALIB 中 cell pmos 中的 cellview symbol 替换为 tsmc18 中 cell pmos2v 中的 cellview symbol ，前后表示器件信息的 CDF 参数名字一样
ADMTV102_ALIB pmos symbol w l m # tsmc18 pmos2v symbol w l m
ADMTV102_ALIB nmos symbol w l m # tsmc18 nmos2v symbol w l m

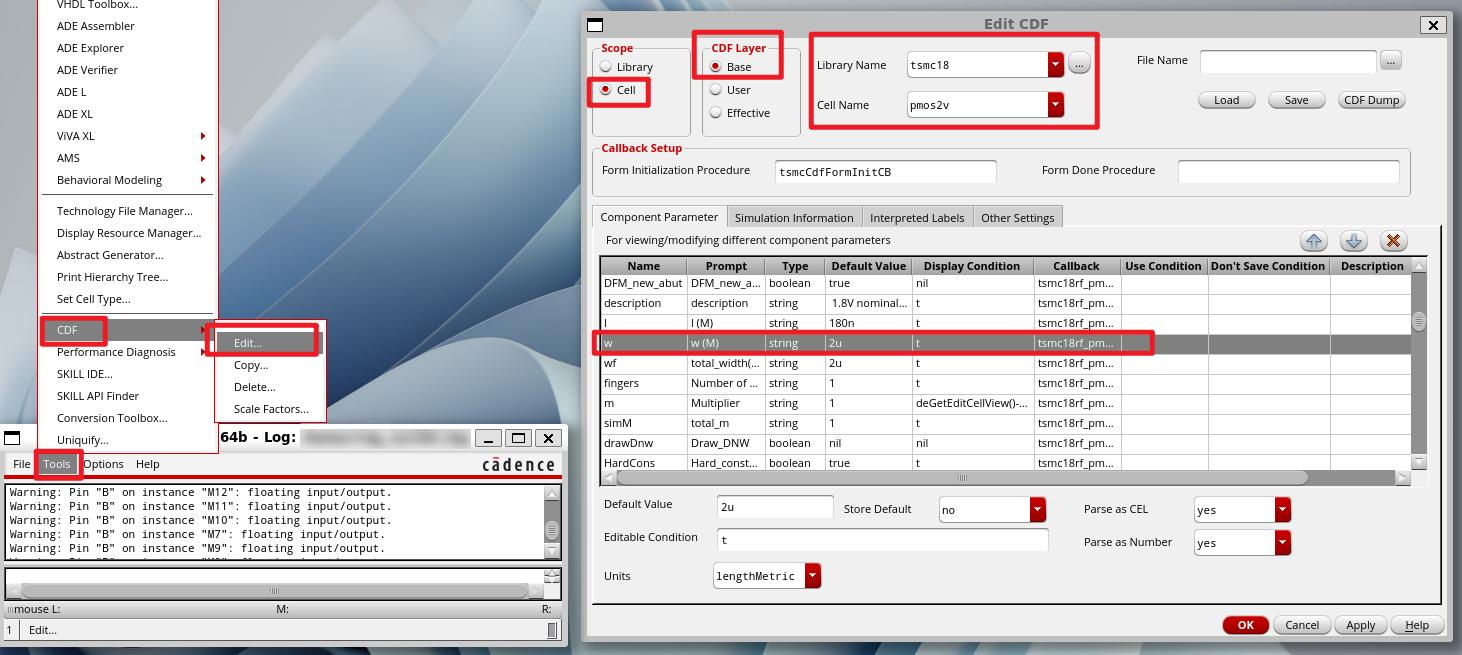

不确认器件参数名字可以从 CDF 编辑器中查看

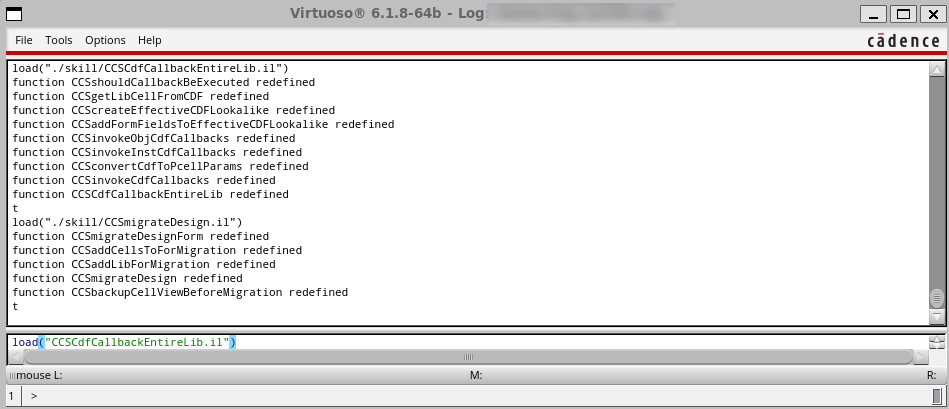

¶ STEP2：CIW 窗口加载脚本
load("./skill/CCSmigrateDesign.il")
load("./skill/CCSCdfCallbackEntireLib.il")
¶ STEP3：CIW 打开弹窗执行替换

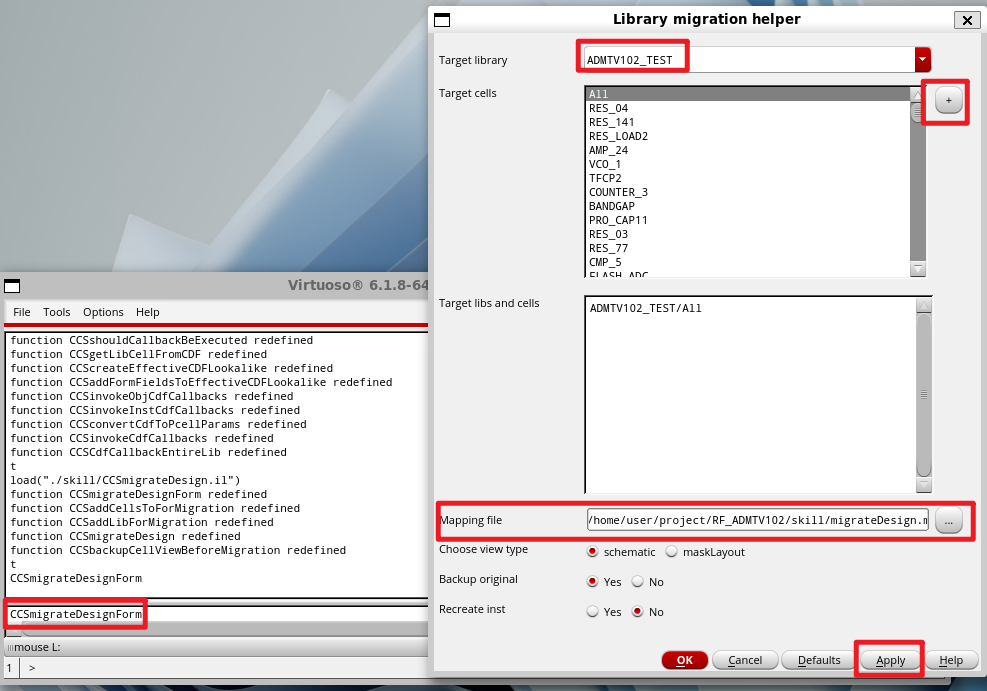

在 CIW 窗口输入 CCSmigrateDesignForm 打开设置窗口，执行换库操作
- Target library：执行换库操作的库（IC618中需要手动填写，下拉窗口无效）
- Target cells：填入 Target library 后会自动加载，选择后点击
+，添加到 Target libs and cells - Target libs and cells：真正执行被换库的 library/cell
- Mapping file：STEP1 中编写的 map 文件
- Choose view type：schematic/maskLayout
- Backup original：换库后，原始的文件会备份成新的 cellview，例如 schematic_20251223
- Recreate inst：是否需要重新调用器件以使用默认参数值，zh
¶ STEP4：执行 cdfCallback

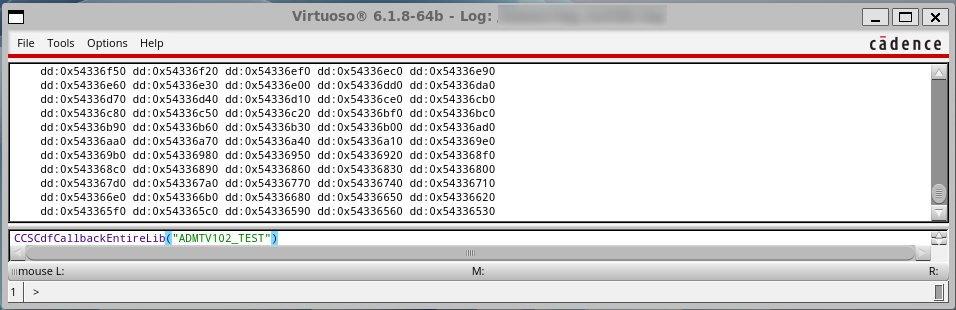

防止换库后显示参数与仿真参数不一致，对整个库的 CDF 参数进行刷新，引号内是 Library Name
CCSCdfCallbackEntireLib("ADMTV102_TEST")
