两篇关于 Butterfly 实现逻辑的专利

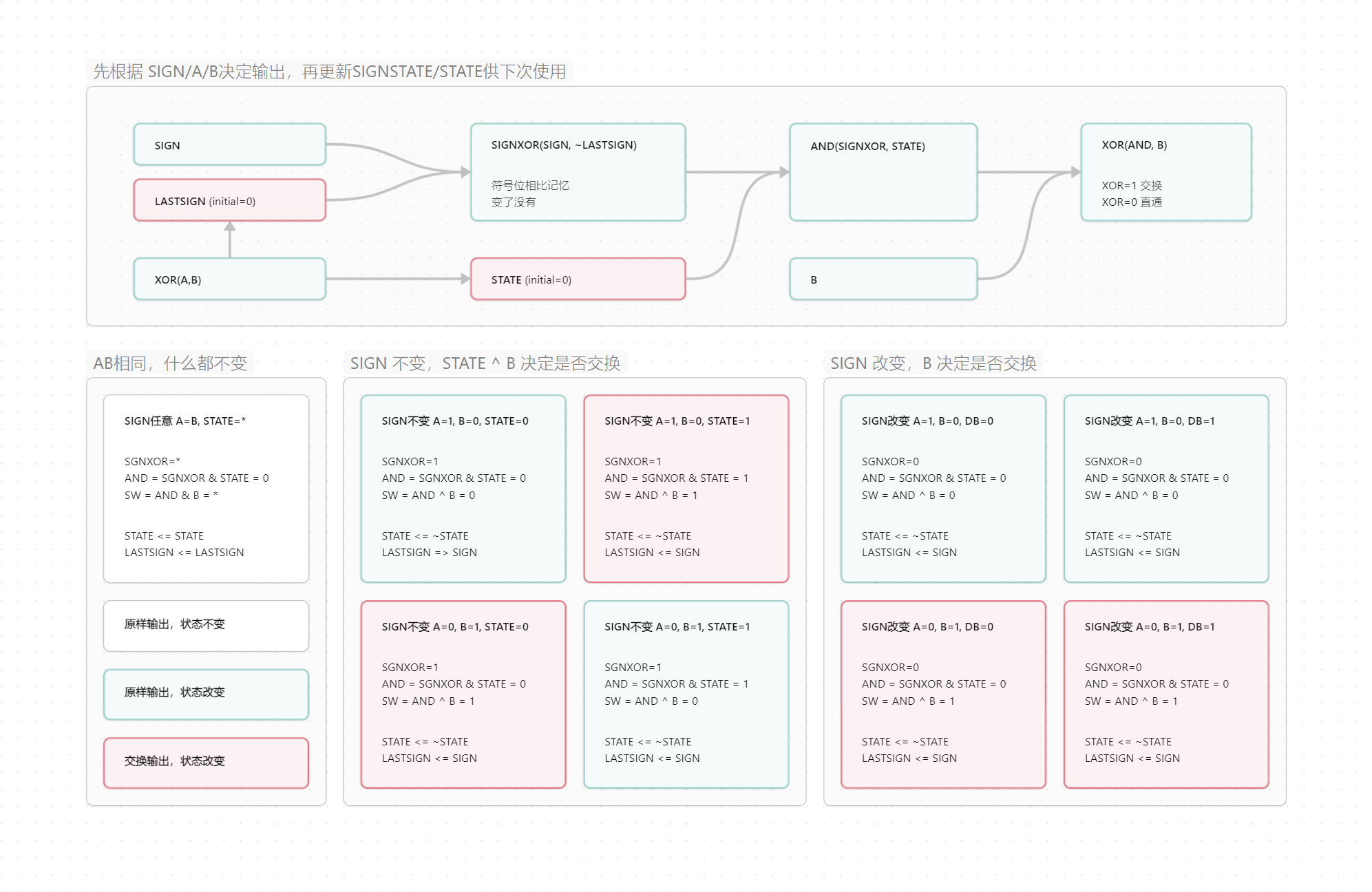

SIGN/A/B 输入的 Tri-Level Shuffler 的基本 Cell 如下
¶ 为什么要处理符号位
如果不处理，仍然按照传统的Buttlfy 逻辑，会在0附近的正负量化STEP内的输入，会导致该区间内的 DAC Mismatch Error 的平均效果与此区间之外的不一致。举例说明，对于一个1/2的输入，如果具有如下反馈值。我们会发现-1的elment总是不交换，那反馈-1的的失配误差就是固定的，而反馈+1的因为交换:不交换=2:1，积分误差也不是0。
| +1 | +1 | +1 | 0 | -1 | 0 | +1 | +1 | +1 | 0 | -1 | 0 | ... |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 交换 | 不交换 | 交换 | 不交换 | 不交换 | 不交换 | 交换 | 不交换 | 交换 | 不交换 | 不交换 | 不交换 | ... |
